Co to jest egr? Zasada działania i objawy awarii

Zawór EGR kieruje część spalin z powrotem do silnika, aby obniżyć temperaturę spalania i ograniczyć emisję tlenków azotu. Jego awaria może powodować spadek mocy, nierówną pracę silnika, większe spalanie oraz zapalenie kontrolki check engine. Sprawdź, jak działa EGR, po czym rozpoznać usterkę i kiedy wystarczy czyszczenie.

Najważniejsze informacje:

• EGR ogranicza powstawanie tlenków azotu NOx.
• Najczęstszą przyczyną awarii jest nagar i sadza.
• Zawór może zablokować się w pozycji otwartej albo zamkniętej.
• Czyszczenie pomaga tylko wtedy, gdy mechanizm i sterowanie są sprawne.
• Zaślepienie lub wyłączenie EGR narusza działanie układu emisji spalin.

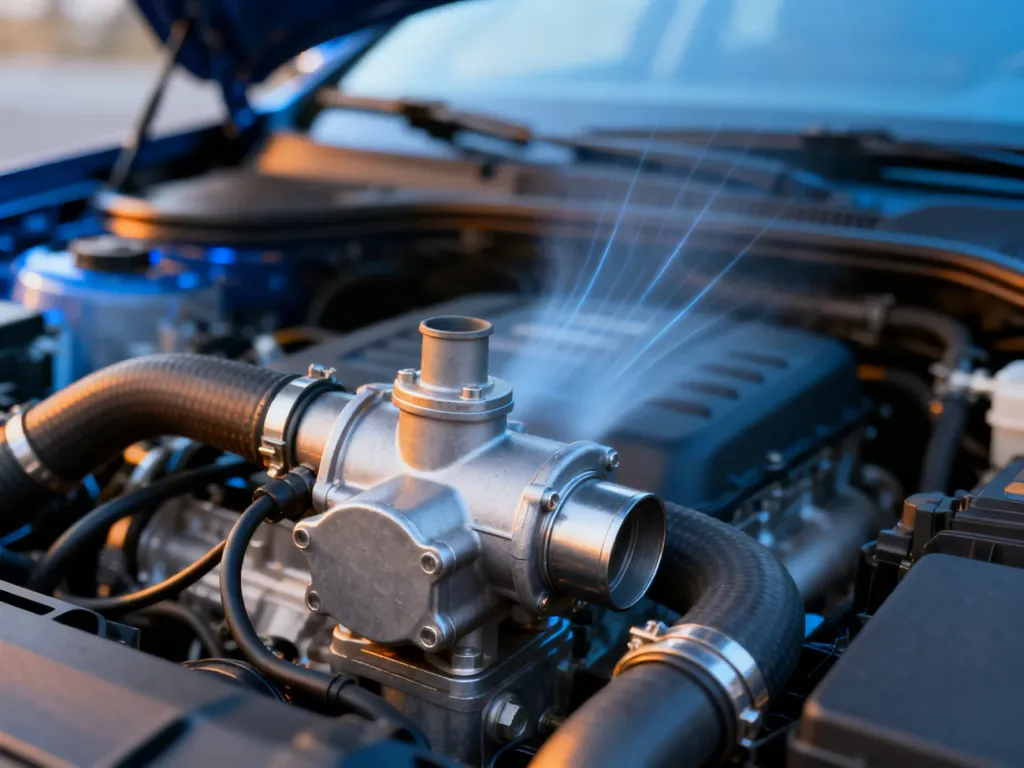

Co to jest zawór EGR?

EGR to skrót od angielskiego Exhaust Gas Recirculation, czyli recyrkulacji spalin. Zawór jest częścią układu, który doprowadza określoną ilość spalin z kolektora wydechowego do układu dolotowego.

Spaliny zawierają mniej tlenu niż świeże powietrze. Po ich zmieszaniu z powietrzem dolotowym temperatura spalania w cylindrach spada, a proces tworzenia tlenków azotu NOx zostaje ograniczony. Właśnie dlatego EGR stosuje się w celu spełnienia norm emisji spalin.

Układ występuje przede wszystkim w silnikach Diesla, ale spotyka się go także w wielu jednostkach benzynowych. W niektórych nowoczesnych silnikach podobny efekt uzyskuje się przez wewnętrzną recyrkulację, sterowaną pracą zaworów rozrządu.

Jak działa układ recyrkulacji spalin?

Spaliny opuszczające cylindry trafiają do kolektora wydechowego. Gdy sterownik silnika uzna, że recyrkulacja jest potrzebna, otwiera zawór EGR i kieruje część gazów do przewodu dolotowego.

Ilość zawracanych spalin zależy między innymi od temperatury silnika, prędkości obrotowej, obciążenia oraz położenia przepustnicy. Zawór zwykle pracuje przy niskim lub średnim obciążeniu. Przy pełnym obciążeniu pozostaje zamknięty, aby silnik mógł otrzymać maksymalną ilość świeżego powietrza.

W wielu samochodach spaliny przechodzą przez chłodnicę EGR. Obniża ona ich temperaturę przed ponownym skierowaniem do dolotu. Pracę całego układu mogą nadzorować czujniki temperatury, ciśnienia i położenia zaworu, a także sonda lambda.

Mechaniczny i elektroniczny EGR

W starszych pojazdach stosowano zawory sterowane podciśnieniowo. Ich działanie było stosunkowo proste – podciśnienie poruszało membraną lub cięgnem, które otwierało kanał spalin.

W nowszych konstrukcjach dominuje sterowanie elektroniczne. Silnik elektryczny ustawia zawór w określonym położeniu, a komputer ECU stale porównuje jego działanie z wartościami zapisanymi w oprogramowaniu.

Gdzie znajduje się zawór EGR?

Położenie zaworu zależy od modelu samochodu i konstrukcji silnika. Najczęściej znajduje się w górnej części jednostki napędowej, w pobliżu kolektora wydechowego, głowicy albo przewodu prowadzącego do kolektora dolotowego.

W niektórych autach EGR jest dobrze widoczny po zdjęciu osłony silnika. W innych dostęp do niego ograniczają przewody, chłodnica spalin, turbosprężarka lub elementy układu dolotowego. Przed demontażem warto sprawdzić dokumentację konkretnego pojazdu.

Jakie są objawy awarii EGR?

Objawy zależą od tego, czy zawór zablokował się w pozycji otwartej, zamkniętej lub pośredniej. Podobne symptomy mogą jednak powodować także problemy z przepływomierzem, turbosprężarką, wtryskiwaczami, filtrem DPF albo nieszczelnością dolotu.

Do sygnałów, które wymagają diagnostyki, należą:

• spadek mocy i wyraźnie słabsze przyspieszanie,
• nierówna praca silnika na biegu jałowym,
• szarpanie podczas jazdy lub przy zmianie obciążenia,
• zwiększone zużycie paliwa,
• ciemne zadymienie z układu wydechowego,
• trudności z uruchomieniem silnika albo jego gaśnięcie,
• głośniejsza praca jednostki napędowej,
• zapach spalin wyczuwalny w kabinie,
• zapalenie kontrolki check engine.

W samochodach z rozbudowaną diagnostyką może pojawić się komunikat o nieprawidłowym przepływie spalin. Kod błędu dotyczący EGR nie zawsze oznacza uszkodzony zawór – przyczyną może być również przewód, czujnik, chłodnica lub problem z instalacją elektryczną.

Kontrolka check engine i spadek mocy nie potwierdzają samodzielnie awarii EGR. Dopiero odczyt parametrów bieżących oraz kontrola całego układu pozwalają wskazać właściwą przyczynę.

Zawór zablokowany w pozycji otwartej

Gdy EGR pozostaje otwarty, do dolotu trafia zbyt dużo spalin. Silnik może wtedy pracować nierówno, dusić się przy ruszaniu, gasnąć po wciśnięciu sprzęgła i reagować z opóźnieniem na pedał przyspieszenia.

W Dieslu może pojawić się czarny dym, ponieważ do cylindrów trafia za mało świeżego powietrza. Długotrwała jazda w takim stanie sprzyja zabrudzeniu kolektora dolotowego, przepustnicy, klap wirowych i filtra cząstek stałych.

Zawór zablokowany w pozycji zamkniętej

Awaria w pozycji zamkniętej bywa mniej odczuwalna podczas jazdy. Silnik może pracować pozornie normalnie, lecz sterownik wykrywa brak oczekiwanego przepływu spalin i zapisuje błąd.

W określonych warunkach spalanie może wzrosnąć, a temperatura spalania stać się wyższa. Nie należy więc uznawać braku wyraźnych objawów za dowód sprawności układu.

Dlaczego EGR ulega awarii?

Najczęściej problem zaczyna się od nagaru powstającego ze spalin, sadzy i mgły olejowej z układu odpowietrzania skrzyni korbowej. Osad ogranicza przekrój kanałów, utrudnia ruch trzpienia i może unieruchomić grzybek zaworu.

Na trwałość wpływają także krótkie trasy, częsta jazda miejska, niesprawna turbosprężarka, nieszczelności dolotu oraz zaniedbane wymiany oleju i filtrów. W zaworach elektronicznych awarii mogą ulec silnik siłownika, czujnik położenia, przewody lub sterownik.

W układach podciśnieniowych trzeba sprawdzić przewody i elektrozawory. Pęknięty przewód może dawać objawy podobne do zablokowanego EGR, mimo że sam zawór pozostaje sprawny.

Jak sprawdzić zawór EGR?

Pierwszym etapem powinna być diagnostyka komputerowa. Tester OBD pozwala odczytać zapisane kody, sprawdzić położenie zadane i rzeczywiste oraz obserwować parametry podczas pracy silnika.

Mechanik może również przeprowadzić test elementu wykonawczego, sprawdzić szczelność przewodów podciśnienia, instalację elektryczną i drożność kanałów. Sama wymiana zaworu bez potwierdzenia przyczyny często prowadzi do niepotrzebnych wydatków.

Wizualna kontrola może ujawnić nagar, ślady nieszczelności lub uszkodzenie obudowy. Jeśli w dolocie znajduje się dużo oleistego osadu, trzeba sprawdzić także odmę, turbosprężarkę i filtr powietrza.

Jak wyczyścić zawór EGR?

Czyszczenie ma sens, gdy zawór jest zanieczyszczony, lecz jego mechanizm oraz sterowanie działają poprawnie. Zakres prac zależy od modelu samochodu i stopnia zabrudzenia.

Czyszczenie bez demontażu

Preparat do czyszczenia układów dolotowych nanosi się zgodnie z instrukcją producenta. Metoda jest szybka, ale może nie usunąć twardego nagaru zalegającego w zaworze i kanałach.

Nie każdy środek nadaje się do kontaktu z czujnikami, uszczelkami i elementami elektronicznymi. Zastosowanie niewłaściwego preparatu może spowodować dodatkowe uszkodzenia.

Czyszczenie po demontażu

Dokładniejsze czyszczenie wymaga odłączenia akumulatora, demontażu osłon i ostrożnego odkręcenia zaworu. Przed rozpoczęciem pracy silnik powinien być całkowicie zimny.

Po wyjęciu usuwa się nagar mechanicznie, a pozostałości rozpuszcza środkiem przeznaczonym do EGR. Nie wolno zalewać elektrycznej części zaworu ani poruszać elementami z nadmierną siłą.

Podczas montażu warto zastosować nowe uszczelki i zachować czystość połączeń. W elektronicznych układach może być potrzebna adaptacja zaworu EGR przy użyciu testera diagnostycznego.

Prace wykonaj w następującej kolejności:

1. Ostudź silnik i zabezpiecz samochód przed przemieszczeniem.
2. Zlokalizuj zawór na podstawie dokumentacji konkretnego modelu.
3. Odłącz wtyczkę lub przewód podciśnienia i zdemontuj element.
4. Usuń nagar z zaworu oraz dostępnych kanałów dolotowych.
5. Wysusz części, zamontuj nowe uszczelki i dokręć połączenia.
6. Skasuj zapisane błędy, wykonaj adaptację i przeprowadź jazdę próbną.

Jeśli zawór ma uszkodzony trzpień, obudowę, silnik elektryczny albo czujnik położenia, samo mycie nie przywróci jego sprawności. W takiej sytuacji potrzebna jest wymiana.

Jak często czyścić EGR?

Nie ma jednego terminu pasującego do wszystkich samochodów. W Dieslach używanych głównie w mieście kontrola i ewentualne czyszczenie mogą być potrzebne co 30–50 tysięcy kilometrów, natomiast przy dłuższych trasach często wykonuje się je rzadziej, nawet co 50–80 tysięcy kilometrów.

W silnikach benzynowych zabrudzenie może postępować wolniej, ale stan układu warto sprawdzać podczas przeglądów. Znaczenie ma nie tylko przebieg, lecz także stan dolotu, jakość paliwa, kondycja oleju i sposób eksploatacji.

Ile kosztuje czyszczenie i wymiana EGR?

Cena zależy od konstrukcji pojazdu, dostępu do zaworu oraz zakresu prac. Proste czyszczenie w starszym aucie może kosztować około 200–600 zł, a bardziej pracochłonna usługa z demontażem wielu elementów nawet około 700 zł.

Nowy zawór mechaniczny do starszego modelu może kosztować 300–500 zł. Elektroniczny element z chłodnicą spalin bywa wyceniany na 1500 zł lub więcej, a robocizna w niezależnym warsztacie często wynosi 200–500 zł.

Przed wymianą należy sprawdzić przewody, chłodnicę EGR, kolektor dolotowy i czujniki. W przeciwnym razie nowy zawór może szybko zostać zabrudzony lub ponownie zgłosić błąd.

Czy można jeździć z uszkodzonym EGR?

Samochód zwykle pozostaje zdolny do jazdy, ale kontynuowanie eksploatacji nie jest bezpiecznym rozwiązaniem. Utrata mocy może utrudnić włączanie się do ruchu lub wyprzedzanie, a nierówna praca może doprowadzić do zgaśnięcia silnika.

Niesprawny EGR zwiększa obciążenie układu dolotowego, turbosprężarki i filtra DPF. Może również powodować większe spalanie, zadymienie oraz uszkodzenie sondy lambda. Przy poważnych objawach najlepiej ograniczyć jazdę do dojazdu do warsztatu.

Nieprawidłowa emisja spalin może także skutkować negatywnym wynikiem badania technicznego. Kontrola drogowa połączona z pomiarem emisji może zakończyć się mandatem i zatrzymaniem dowodu rejestracyjnego.

Czy zaślepienie EGR jest legalne?

Zaślepienie, mechaniczne usunięcie lub programowe wyłączenie EGR ingeruje w fabryczny układ kontroli emisji. Pojazd przestaje działać zgodnie z konfiguracją, dla której uzyskał homologację, dlatego takie rozwiązanie nie powinno być traktowane jako legalna naprawa.

W starszych samochodach modyfikacja może nie wywołać natychmiastowego błędu, natomiast w nowszych konstrukcjach sterownik może wykryć brak oczekiwanego przepływu. Zmiana oprogramowania ECU nie usuwa problemu emisji i może zaburzyć współpracę EGR z DPF, SCR oraz układem wtryskowym.

Najbezpieczniejszą metodą usunięcia problemu jest diagnostyka, czyszczenie sprawnego mechanizmu albo wymiana uszkodzonego elementu, a nie wyłączanie układu emisji.

Jak dbać o zawór EGR?

Sposób jazdy ma wpływ na tempo powstawania osadów. Krótkie trasy z niedogrzanym silnikiem sprzyjają kondensacji wilgoci i gromadzeniu zanieczyszczeń, dlatego samochód powinien regularnie pracować także podczas dłuższych przejazdów.

Profilaktyka obejmuje również:

• terminową wymianę oleju i filtrów,
• stosowanie paliwa z pewnego źródła,
• kontrolę szczelności dolotu i przewodów podciśnienia,
• sprawdzanie turbiny oraz układu odpowietrzania skrzyni korbowej,
• reakcję na pierwsze oznaki spadku mocy lub nierównej pracy.

Okresowe czyszczenie nie gwarantuje bezawaryjności, ale może ograniczyć ryzyko zablokowania zaworu i wtórnego zabrudzenia kolektora dolotowego.
